Leistungstransformatoren sind ein zentraler Bestandteil moderner Umspannwerke und Energieversorgungsanlagen. Sie ermöglichen die Umwandlung elektrischer Energie auf unterschiedliche Spannungsebenen und tragen damit zur sicheren Übertragung und Verteilung von Strom bei. Gleichzeitig enthalten viele Leistungstransformatoren große Mengen an Transformatorenöl, Isolieröl oder anderen Isolierflüssigkeiten.
Kommt es zu einer technischen Störung, einer Beschädigung oder einer Undichtigkeit, muss verhindert werden, dass diese Flüssigkeiten unkontrolliert in den Boden oder in angrenzende Bereiche gelangen. Ein geeignet ausgelegtes Rückhaltesystem für einen Leistungstransformator im Umspannwerk schafft hierfür einen definierten Auffangbereich und unterstützt den kontrollierten Umgang mit ausgetretenen Flüssigkeiten.
Die Anforderungen an ein solches System sind jedoch abhängig von der Größe des Transformators, seinem Flüssigkeitsvolumen, der Aufstellungsart, den Fundamentabmessungen und den Standortbedingungen. Deshalb werden moderne Rückhaltesysteme in der Regel projektspezifisch geplant.
Die wichtigsten Punkte bei einem Rückhaltesystem für Leistungstransformatoren
Punkt 1: Sichere Rückhaltung von Transformatorenöl
Die wichtigste Aufgabe eines Rückhaltesystems besteht darin, bei einer Leckage austretende Flüssigkeit innerhalb eines definierten Bereichs aufzufangen. Dadurch kann verhindert werden, dass sich Transformatorenöl unkontrolliert über das Betriebsgelände ausbreitet.

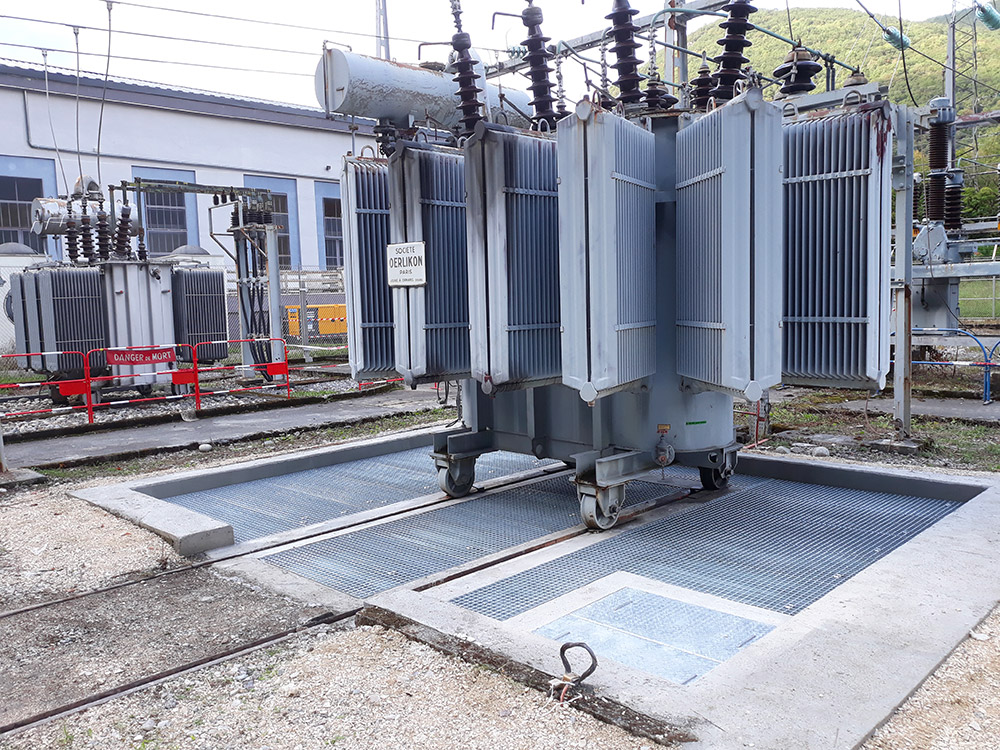

Eine entsprechend dimensionierte Transformator-Auffangwanne bildet einen geschützten Rückhalteraum unter oder im Bereich des Leistungstransformators. Das aufgefangene Öl kann anschließend kontrolliert entfernt, untersucht und entsprechend den betrieblichen Vorgaben behandelt werden.
Gerade bei großen Leistungstransformatoren ist eine zuverlässige Rückhaltung von besonderer Bedeutung, da die enthaltenen Flüssigkeitsmengen erheblich sein können.
Punkt 2: Ausreichendes Rückhaltevolumen
Das erforderliche Rückhaltevolumen gehört zu den zentralen Planungsfaktoren. Dabei muss zunächst bekannt sein, welche Menge an Transformatorenöl oder anderer Isolierflüssigkeit im Transformator vorhanden ist. Für größere Leistungstransformatoren werden Lösungen erläutert, bei denen ein Rückhaltesystem Leistungstransformator Umspannwerk auf Ölvolumen, Fundament und Standort abgestimmt wird.
Zusätzlich können bei Außenanlagen weitere Faktoren berücksichtigt werden. Dazu gehört insbesondere Niederschlagswasser, das bei einem offenen Auffangsystem ebenfalls in das Gesamtkonzept einbezogen werden muss.
Die Dimensionierung sollte anhand der konkreten technischen, rechtlichen und örtlichen Anforderungen erfolgen. Eine pauschale Standardgröße ist für unterschiedliche Leistungstransformatoren nicht ausreichend.
Punkt 3: Anpassung an die Transformatorabmessungen
Leistungstransformatoren unterscheiden sich erheblich hinsichtlich ihrer Größe, Bauform und technischen Ausstattung. Das Rückhaltesystem muss daher auf den jeweiligen Transformator abgestimmt werden.
Bei der Planung werden beispielsweise Länge, Breite, Höhe, Aufstellung und Fundament des Transformators betrachtet. Auch angrenzende technische Komponenten können die erforderliche Konstruktion beeinflussen.
Eine individuell angepasste Auffangwanne ermöglicht es, den vorhandenen Platz sinnvoll zu nutzen und das Rückhaltesystem in die bestehende Anlage zu integrieren.
Punkt 4: Berücksichtigung des Transformatorfundaments
Das Fundament bildet die Grundlage für die Aufstellung des Leistungstransformators und spielt deshalb auch bei der Planung des Rückhaltesystems eine wichtige Rolle.
Bei Neubauprojekten kann die Auffanglösung frühzeitig in die Fundamentplanung integriert werden. Bei bestehenden Umspannwerken müssen dagegen die bereits vorhandenen Abmessungen und baulichen Gegebenheiten berücksichtigt werden.
Fundamentgeometrie, Kabeldurchführungen, Anschlüsse und angrenzende Anlagen können Einfluss auf die Konstruktion haben. Eine sorgfältige Bestandsaufnahme ist deshalb ein wichtiger Bestandteil der Planung.
Punkt 5: Geeignete Materialien und Konstruktion
Ein Rückhaltesystem für einen Leistungstransformator muss für die vorgesehenen Betriebsbedingungen geeignet sein. Je nach Projekt können beispielsweise Stahl-Auffangsysteme oder modulare Konstruktionen zum Einsatz kommen.
Neben der mechanischen Belastbarkeit sind auch Materialverträglichkeit, Korrosionsschutz und langfristige Wartbarkeit relevant. Besonders bei Freiluftanlagen muss die Konstruktion dauerhaft mit wechselnden Witterungsbedingungen zurechtkommen.
Die konkrete Materialauswahl richtet sich unter anderem nach der verwendeten Isolierflüssigkeit und den Anforderungen des jeweiligen Standorts.
Punkt 6: Kontrollierte Entwässerung
Leistungstransformatoren stehen häufig im Freien. Deshalb kann Regenwasser in den Bereich des Rückhaltesystems gelangen.
Ein zuverlässiges Auffangkonzept muss daher auch die Entwässerung berücksichtigen. Ziel ist es, Niederschlagswasser kontrolliert abzuleiten und gleichzeitig sicherzustellen, dass möglicherweise mit Transformatorenöl belastete Flüssigkeiten nicht unkontrolliert in die Umgebung gelangen.
Je nach Projekt können Systeme zur Ölabscheidung und kontrollierten Entwässerung integriert werden.
Punkt 7: Unterstützung des Gewässerschutzes
Transformatorenöl kann bei einer unkontrollierten Freisetzung eine Belastung für Boden und Gewässer darstellen. Ein geeignetes Rückhaltesystem schafft deshalb eine wichtige technische Grundlage für den betrieblichen Gewässerschutz.
Das System soll dazu beitragen, ausgetretene Flüssigkeiten innerhalb eines definierten Bereichs zu halten. Dadurch kann die weitere Behandlung kontrolliert organisiert werden.
Welche konkreten Anforderungen gelten, hängt von der jeweiligen Anlage, den verwendeten Flüssigkeiten und den örtlichen Bedingungen ab. In Deutschland können unter anderem Vorgaben des Wasserhaushaltsgesetzes und der AwSV relevant sein.
Punkt 8: Einsatz in Freiluftschaltanlagen
Bei Leistungstransformatoren in Freiluftanlagen müssen besondere Bedingungen berücksichtigt werden. Neben möglichen Leckagen wirken dort Niederschlag, Temperaturveränderungen und weitere Witterungseinflüsse auf die technische Anlage ein.
Das Rückhaltesystem muss deshalb entsprechend robust ausgelegt und mit einem geeigneten Entwässerungskonzept kombiniert werden.
Auch der Korrosionsschutz spielt bei dauerhaft im Außenbereich eingesetzten Konstruktionen eine wichtige Rolle.
Punkt 9: Rückhaltesysteme für unterschiedliche Spannungsebenen
Leistungstransformatoren kommen in unterschiedlichen Spannungsebenen zum Einsatz. In Umspannwerken können beispielsweise Transformatoren für 110 kV, 220 kV oder 380 kV eingesetzt werden.
Die Anforderungen an das Rückhaltesystem unterscheiden sich je nach Transformator. Dabei ist nicht ausschließlich die Spannungsebene entscheidend. Auch Leistung, Bauform, Ölvolumen und Fundamentabmessungen müssen berücksichtigt werden.
Deshalb sollte die Auslegung immer auf die konkreten technischen Daten des jeweiligen Transformators abgestimmt werden.
Punkt 10: Integration von Ölabscheidung
Je nach Anlagenkonzept kann eine Ölabscheidung Bestandteil des Rückhaltesystems sein. Sie kann dazu beitragen, Öl und Wasser innerhalb eines kontrollierten Entwässerungskonzepts voneinander zu trennen.
Die konkrete Ausführung hängt von der Konstruktion der Auffangwanne, dem Standort und den geltenden Anforderungen ab.
Eine frühzeitige Planung der Ölabscheidung ermöglicht es, die entsprechenden Komponenten sinnvoll in das Gesamtsystem zu integrieren.
Punkt 11: Nachrüstung bestehender Umspannwerke
Ein Rückhaltesystem kann auch bei bestehenden Leistungstransformatoren nachgerüstet werden. Dies ist beispielsweise im Rahmen einer Modernisierung oder eines Retrofit-Projekts relevant.
Bei der Nachrüstung müssen die vorhandenen baulichen Bedingungen besonders genau berücksichtigt werden. Dazu gehören das Fundament, die Transformatorposition, vorhandene Kabelwege und die bestehende Entwässerung.
Eine individuell geplante Lösung kann an diese Bedingungen angepasst werden und ermöglicht dadurch eine technische Integration in die Bestandsanlage.
Punkt 12: Unterstützung bei Wartungsarbeiten
Das Rückhaltesystem kann nicht nur bei unerwarteten Leckagen eine wichtige Funktion übernehmen. Auch bei Wartungs- und Reparaturarbeiten kann es sinnvoll sein, einen definierten Bereich für den Umgang mit Flüssigkeiten bereitzustellen.
Dadurch können betriebliche Arbeiten besser in das vorhandene Umwelt- und Sicherheitskonzept integriert werden.
Bei der Planung sollten deshalb auch Zugänglichkeit, Reinigung und Inspektion berücksichtigt werden.
Punkt 13: Berücksichtigung der Isolierflüssigkeit
Nicht jeder Leistungstransformator verwendet dieselbe Flüssigkeit. Neben mineralischen Transformatorenölen können je nach Anlage auch Esterflüssigkeiten verwendet werden.
Für die Planung des Rückhaltesystems ist deshalb eine genaue Kenntnis der verwendeten Flüssigkeit erforderlich. Materialien und Komponenten müssen für den vorgesehenen Einsatz geeignet sein.
Dadurch kann das Rückhaltesystem gezielt auf die technischen Eigenschaften des Transformators abgestimmt werden.
Punkt 14: Wartungsfreundliche Ausführung
Ein Rückhaltesystem sollte auch langfristig zuverlässig betrieben und kontrolliert werden können. Eine wartungsfreundliche Konstruktion erleichtert regelmäßige Inspektionen und Reinigungsarbeiten.
Zugänge, Entwässerungskomponenten und relevante Bauteile sollten deshalb bereits in der Planungsphase berücksichtigt werden.
Eine gute Wartbarkeit kann außerdem dazu beitragen, mögliche Funktionsprobleme frühzeitig zu erkennen und entsprechende Maßnahmen einzuleiten.
Punkt 15: Integration in die Gesamtplanung des Umspannwerks
Ein Rückhaltesystem sollte nicht isoliert betrachtet werden. Es ist Bestandteil einer technischen Gesamtanlage, in der Transformatoren, Schaltanlagen, Fundamente, Kabelwege und Entwässerung miteinander verbunden sind.
Bei einer frühzeitigen Integration können die verschiedenen Komponenten besser aufeinander abgestimmt werden. Dies gilt sowohl für Neubauprojekte als auch für umfangreiche Modernisierungen.
Rückhaltesysteme für große Leistungstransformatoren
Bei großen Leistungstransformatoren können die Anforderungen an die Rückhaltung besonders hoch sein. Das betrifft sowohl das erforderliche Volumen als auch die räumlichen Abmessungen der Auffangwanne.
Bei solchen Anlagen müssen die technischen Daten des Transformators detailliert erfasst werden. Dazu gehören insbesondere das Flüssigkeitsvolumen, die Fundamentabmessungen und die Aufstellungsbedingungen.
Eine individuell konstruierte Lösung kann anschließend auf die tatsächlichen Anforderungen des Standorts abgestimmt werden.
Rückhaltesystem und betrieblicher Umweltschutz
Der technische Rückhalt von Transformatorenöl ist ein Bestandteil des betrieblichen Umweltschutzes. Ein geeignetes System schafft einen definierten Bereich, in dem austretende Flüssigkeiten kontrolliert aufgenommen werden können.
Dabei müssen die Anforderungen des jeweiligen Standorts und die einschlägigen rechtlichen Rahmenbedingungen berücksichtigt werden. Die konkrete Auslegung sollte deshalb immer gemeinsam mit den technischen und fachlichen Anforderungen des Projekts betrachtet werden.
Rückhaltesysteme für Neubau und Retrofit
Bei einem Neubau kann die Auffangwanne bereits während der Planung des Umspannwerks berücksichtigt werden. Dadurch können Fundament, Transformatoraufstellung, Entwässerung und Rückhaltesystem von Anfang an aufeinander abgestimmt werden.
Bei einem Retrofit müssen dagegen bestehende Strukturen berücksichtigt werden. Hier kann eine modulare oder individuell angepasste Lösung sinnvoll sein, um das System in die vorhandene Infrastruktur zu integrieren.
Beide Varianten erfordern eine genaue Bestands- beziehungsweise Projektanalyse.
AAAgiler als Anbieter für Transformator-Rückhaltesysteme
AAAgiler entwickelt Lösungen für Transformator-Auffangwannen und technische Rückhaltesysteme in Umspannwerken, Freiluftschaltanlagen und Energieversorgungsanlagen.
Je nach Projekt können modulare Auffangwannen, Stahl-Auffangsysteme, Transformatorwannen mit Ölabscheidung sowie kontrollierte Entwässerungssysteme eingesetzt werden. Die Lösungen können an Transformatorgröße, Flüssigkeitsvolumen, Fundamentabmessungen und die jeweiligen Standortbedingungen angepasst werden.
Damit lassen sich sowohl neue Energieanlagen als auch bestehende Umspannwerke und Retrofit-Projekte berücksichtigen.
Fazit
Ein Rückhaltesystem für einen Leistungstransformator im Umspannwerk muss zahlreiche technische Anforderungen erfüllen. Im Mittelpunkt stehen die sichere Aufnahme von Transformatorenöl, die ausreichende Dimensionierung des Rückhalteraums und die kontrollierte Behandlung beziehungsweise Ableitung von Flüssigkeiten.
Zu den wichtigsten Punkten gehören die Anpassung an Transformator und Fundament, die Berücksichtigung von Ölvolumen und Isolierflüssigkeit, die Integration einer kontrollierten Entwässerung sowie die Anforderungen an Umwelt- und Gewässerschutz.
Durch eine projektspezifische Planung kann das Rückhaltesystem optimal auf die jeweiligen Bedingungen des Umspannwerks abgestimmt werden. Dies gilt sowohl für große Hochspannungsanlagen als auch für bestehende Energieversorgungsanlagen, die im Rahmen von Modernisierungen oder Retrofit-Maßnahmen nachgerüstet werden.
